多层网带烘干机的风道设计方案

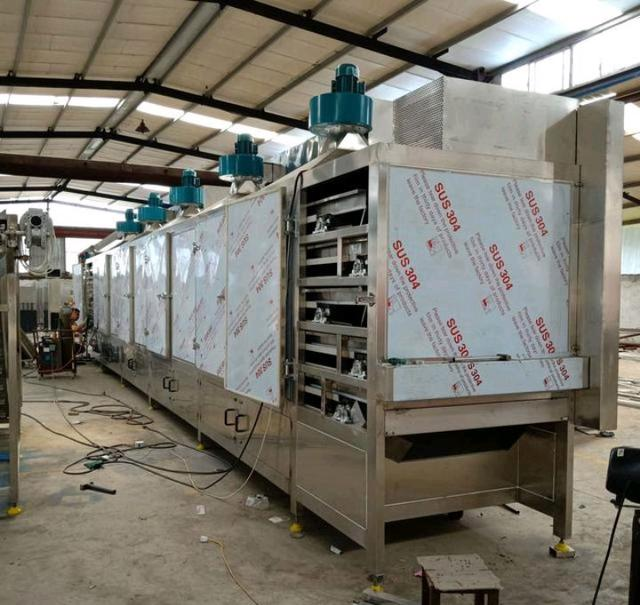

多层网带烘干机作为一种高效、连续的烘干设备，广泛应用于食品、化工、制药等多个行业。风道作为多层网带烘干机的关键组成部分，其设计直接影响到烘干效率和产品质量。本文将探讨多层网带烘干机的风道设计方案，旨在提供一种创新且高效的烘干解决方案。

一、风道设计的基本原则

1. 均匀分布：风道设计应确保热风在多层网带烘干机内均匀分布，避免出现烘干死角，以提高烘干效率和产品质量。
2. 高效节能：风道设计应尽可能减少能量损失，提高热风的利用率，实现高效节能。
3. 易于维护：风道设计应考虑便于清洁和维护，以减少停机时间和维修成本。

二、风道形状的选择

多层网带烘干机的风道形状主要有矩形和圆形两种。

1. 矩形风道：
   • 优点：结构简单，易于制造、安装和维护；成本相对较低。
   • 应用：适用于对烘干效率要求不是特别高，且需要降低成本的应用场景。
2. 圆形风道：
   • 优点：流体动力学特性良好，能够最大程度地减少能量损失和阻力；适用于高端烘干机。
   • 应用：对烘干效率和能耗有较高要求的应用场景。

三、风道尺寸的确定

风道尺寸的选择主要取决于风量、风速、气体密度等因素。为确保热风顺利流通，风道的尺寸应进行合理设计。

• 矩形风道：建议截面尺寸不小于300mm×200mm，以确保足够的热风流量。
• 圆形风道：建议截面尺寸不小于300mm，以减小阻力损失和能量消耗。

四、风道材料的选择

风道材料的选择应考虑耐腐蚀性能、耐高温性能和强度要求。

• 常用材料：镍基合金、不锈钢、陶瓷等。
• 选择依据：根据使用环境选择合适的材料，以保证风道的使用寿命和避免材料的腐蚀和污染。

五、风道的优化设计方案

1. 减小阻力损失：
   • 采用光滑的内表面处理和减少弯头的布置，以减小风道内的阻力损失。
   • 优化风道结构，避免过度收缩和扩张，以减少能量损失。
2. 减小热损失：
   • 采取保温材料对风道进行保温，以减少热损失。
   • 在风道的与其他设备接口处采取密封措施，避免热风泄漏。
3. 避免漏风：
   • 风道的连接部分采用强度高、密封性好的接口，以避免风道漏风。
   • 定期检查和维护风道连接部分，确保密封性能良好。

六、风道的布局与调节

1. 风道布局：
   • 风道应均匀分布在多层网带的上方和下方，以确保热风能够均匀吹过物料。
   • 根据烘干机的尺寸和物料特性，合理设计风道的数量和位置。
2. 风道调节：
   • 设置风道调节板，以便根据需要调节热风流量和风速。
   • 通过传感器和控制系统，实时监测和调节风道内的温度和湿度，以实现精确的烘干控制。

七、结论

多层网带烘干机的风道设计是一项复杂而关键的工作。合理的风道设计不仅能够提高烘干效率，还能保证产品质量和降低能耗。在选择风道形状和尺寸时，应根据实际需求进行合理选择；在选择风道材料时，应考虑耐腐蚀性能、耐高温性能和强度要求；在优化风道设计时，应减小阻力损失、减小热损失和避免漏风。通过科学的风道设计，可以实现高效、节能、优质的烘干效果。
